Горизонтально-вертикальная фасадная система

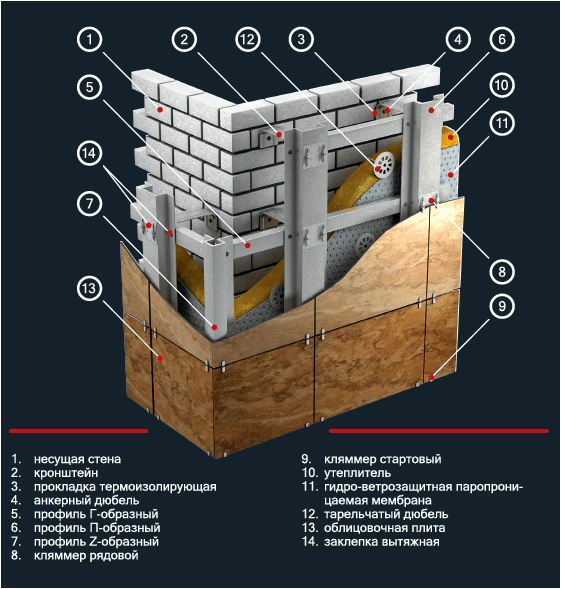

Горизонтально-вертикальная система вентилируемого фасада для облицовки керамогранитом представляет собой перекрестный каркас из Z-образных, Г-образных, П-образных профилей, кронштейнов и кляммеров. Данная конструкция механически безопасна, прочна и устойчива, а простота сборки позволяет уменьшить время сборки фасадной системы.
Монтаж фасадной системы включает следующие операции:
- Крепление несущих кронштейнов к внешней стене здания с помощью анкерных дюбелей.
- К несущим кронштейнам с помощью вытяжных заклепок крепится направляющий профиль.
- Размещение и крепление оцинкованных кляммеров на направляющем профиле.
- Монтаж облицовочных керамогранитных плит.
Возможна покраска порошковой термоэмалью кляммеров в цвет керамогранита для того, чтобы лапки кляммеров расположенные поверх лицевой поверхности керамогранита были незаметны на фасаде.
В системе вентилируемых фасадов в качестве теплоизоляционного слоя применяют жёсткие минераловатные, гидрофобизированные плиты различных производителей. Наиболее сложные места конструкции – дверные и оконные проемы и цоколи облицовывают изделиями, из оцинкованной стали, покрашенной в цвет керамогранита.
Ниже приведена таблица ориентировочного расхода и усредненной стоимости элементов на 1 кв.м наиболее распространенной оцинкованной горизонтально-вертикальной фасадной системы.
Наименование |
Ед.изм. |
Цена, руб. |
Расход, кв.м |
Сумма, руб. |
Керамогранит |
Керамогранит 60х60 cм |
кв.м |
500 |
1 |
500 |
Стоимость 1 кв.м керамогранита 500 руб. |
Оцинкованная подсистема |
Крепление стеновое 150х50х50х2,0 (Zn) Г-образный |
шт. |
20 |
2,2 |
44 |
Профиль горизонтальный основной 40х40х1,2 (Zn) П-образный |
п.м |
50 |
1,7 |
85 |
Профиль вертикальный основной 65x20x20x1,2 (Zn) Z-образный |
п.м |
80 |
2,2 |
176 |
Профиль вертикальный промежуточный 20x20x40x1,2 (Zn |
п.м |
50 |
0,7 |
35 |
Кляммерная пластина (Zn) окрашенная |
шт. |
15 |
2,5 |
38 |
Кляммерная пластина стартовая (Zn) окрашенная |
шт. |
13 |
0,6 |
8 |
Кляммерная пластина угловая (Zn) окрашенная |
шт. |
13 |
0,6 |
8 |
Терморазрывная прокладка |
шт. |
4 |
2,2 |
9 |
Анкерный крепитель 10х100 мм |
шт. |
8 |
2,2 |
18 |
Заклепка фасадная 4,8х10 мм |
шт. |
1,4 |
15 |
21 |
Заклепка 4х8 мм |
шт. |
1,4 |
10 |
14 |
Стоимость 1 кв.м подсистемы 460 руб. |
Оконные откосы и отливы |
Откосы и отливы (Zn) окрашенные |
п.м |
380 |
0,5 |
190 |
Крепежный уголок для откосов и отливов (Zn) окрашенный |
п.м |
80 |
0,45 |
36 |
Стоимость 1 кв.м откосов и отливов 230 руб. |
Утеплитель |
Утеплитель 100 мм |
куб.м |
300 |
0,01 |
300 |
Крепеж для утеплителя |
шт. |
3,5 |
9 |
5 |
Ветро-влагозащитная мембрана |
кв.м |
16,8 |
1,1 |
18 |
Стоимость 1 кв.м утеплителя 100 мм 330 руб. |
Наши специалисты готовы оперативно предоставить необходимые консультации по вопросам приобретения и монтажа вентилируемой фасадной системы.
